概述
CBCT口腔锥形束性能检测模体NY-620用于口腔锥形束CT（口腔颌面锥形束计算机断层扫描）设备质量控制性能检测。模体用于检测口腔CT机、口腔锥形束CT机的影像均匀性、高对比分辨力、低对比分辨力和测距误差。满足《WS818-2023 锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》 、《T/WSJD8-2020 口腔锥形束CT质量控制检测规范》。
技术参数

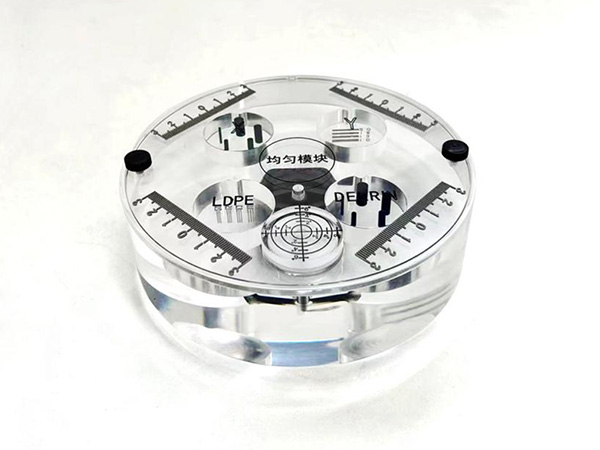

• 模体主体，由直径为 16cm 的 PMMA 圆柱体组成，高度 45mm；包含图像均匀性 测试模块、高对比度分辨力测试模块、低对比度分辨力测试模块和测距模块，每 种模块高度 20mm。
• 低对比度测试模块：直径 35mm，厚度 20mm，包括 LDPE 和 DELRIN 材料，在 横断面上的直径分别为 1mm、2mm、3 mm、4mm 和 5mm。
• 高对比度分辨力测试模块：直径 35mm，厚度 20mm，包含两个方向的线对， 在横断面、冠状面和矢状面中线对数为 1.0lp/mm,1.3lp/mm,1.5lp/mm,2.0lp/mm，
• 误差≤±10%。
• 均匀性测试模块：由 PMMA 材料组成，直径 35mm，高度 20mm。
• 测距模块：包含均匀分布的定位，深度 5mm，提供横断面上 50mm 的距离 指示。
• 模体配有气泡水平仪，用于模体的水平调节。

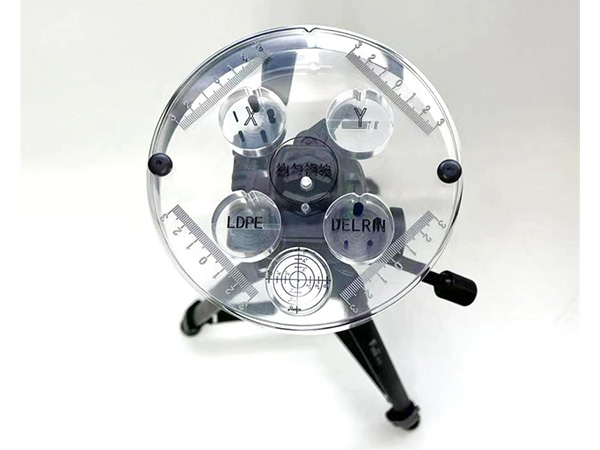

• 配置三脚架，方便在不同位置进行检测。
