KS107BG(N)型超声体模适用于工作频率在5MHz以上，一般不超过15MHzＢ超设备的性能检测。
一.技术指标
1.TM材料声速：(1540±10)m/s(23±3℃)
2.TM材料声衰减系数斜率：(0.70±0.05)dB/cm/MHz(23±3℃)
3.尼龙靶线直径：(0.3±0.02)mm, (0.15±0.02)mm
4.尼龙靶线位置公差：±0.1mm

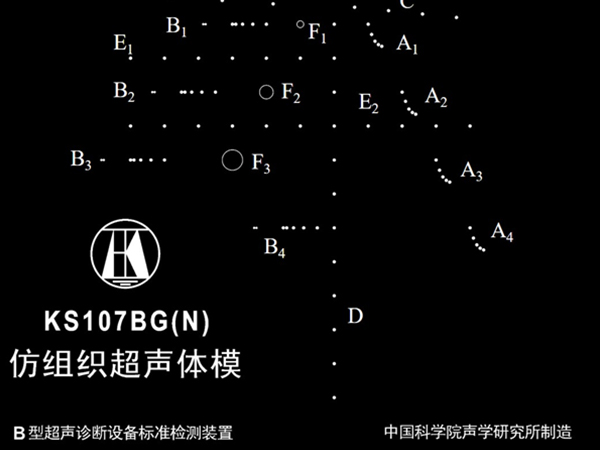

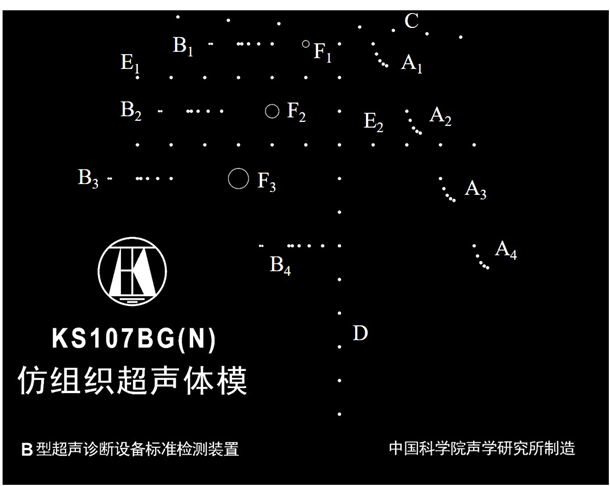

TM材料中嵌埋有线靶12群，其分布如附图所示，计有：
1.A1─A4：
轴向分辨力靶群。各群中最上面一条靶线分别位于深度10，30，50，70mm处，每群中靶线中心垂直距离由上而下依次为3，2，1，0.5mm，水平距离均为１mm。
2.B1─B4：
侧向分辨力靶群，分别位于深度10，30，50，70mm处，每群中靶线中心水平距离依次为0.5，1，2，3，4mm。其中靶线中心间距为0.5mm的两条靶线为直径为0.15mm的尼龙单丝。
3.C：
盲区靶群。靶线中心至声窗垂直距离分别为8，7，6，5，4，3，2mm。声窗相邻靶线中心横向间距为10mm和15mm。
4.D：
纵向靶群，共含靶线12条，相邻两线中心距离均为10mm。
5.E1-E2：
横向靶群， E1位于深度20mm处，E2位于深度40mm处，相邻两线中心距离均为10mm。
模拟病灶
TM材料内嵌埋有囊性模拟病灶3个，均为圆柱形，直径分别为2，4，6mm，柱轴均与靶线平行，轴心分别位于深度10，30，50mm处。
