标 准：
JJG 639-1998(2005) 医用超声诊断仪超声源检定规程
JJG 665-2004 毫瓦级超声功率计检定规程之要求
JJG 806-1993 医用超声治疗机超声源检定规程
JJG 394-1997 超声多普勒胎儿监护仪超声源检定规程（-空间峰值时间平均声强的测试）
JJG 893-2007超声多普勒胎心仪超声源（-输出波束声强，空间峰值时间平均声强的测试）
应用范围：
用来对诊断及治疗超声探头进行功率输出测量的精密瓦特计，毫瓦分辨率。 通过辐射力天平法测量连续及脉冲模式的声输出功率，测量超声功率其准确性可以向计量部门溯源。
操作原理：
测量超声功率的可靠及重复性推荐的方法之一为辐射力方法，将被测探头放置到一个位于水介质中的45°的空气支持的锥形靶上，锥形靶连接到一个达到0.1毫克分辨率的精密天平上。当声能量作用到锥体时，作用到天平上测压元件的合力直接与总的辐射能量成比例关系。测试罐衬有声音吸收橡胶已防止功率反射。天平可以直接将毫克量值转换为瓦特读数，分辨率为0.001瓦。校验UPM-DT系列产品，可以通过在锥形靶臂上放置一个校准砝码来完成（1克的砝码约等于14.65瓦特），仪器可送中国计量科学研究院做定期再校准。
校准超声探头的重要性：
测量超声功率水平非常重要，它可以确定实际的患者辐照并将减低潜在危险。所有的诊断及治疗多普勒吉超声仪器都应该定期进行测试。典型的安全值可以由声场中最大强度值的点的瞬时强度（称为空间峰值瞬时平均SPTA）进行定义。FDA及AIUM推荐了医疗应用常规情况下的SPTA值准则。典型的SPTA值为回声探测为10mW/cm2，多普勒仪器为100mW/cm2，治疗应用为3W/cm2。探头的瓦特密度（Watts/cm2）通过测量总的功率输出，除以探头有效截面积进行确定。手册中包含有一个用来对超声性能进行存档和报告的样式表格。
1.性能送中国计量科学研究院测试。
2.高分辨率：1毫瓦。
3.测量范围到30瓦。
4.频率范围：0.5到10MHZ。
5.按连续及脉冲模式测量超声功率。
6.自动清零。
产品简介：
对诊断及治疗超声探头进行功率输出测量的精密瓦特计
技术参数:
功率范围 ：0- 30W
分辨率 ： ±1 mW
显示灵敏度 ： 0.001W
精度 : ±3%±一个读数
探头操作频率 ：0.5-10MHz
测试介质 ：脱气水
清零方法 : 自动 / 手动
大探头尺寸 : 8cm 直径
重量 ：毛重＜5kg
操作温度15-30℃
存储温度-40~60℃
商品详情：

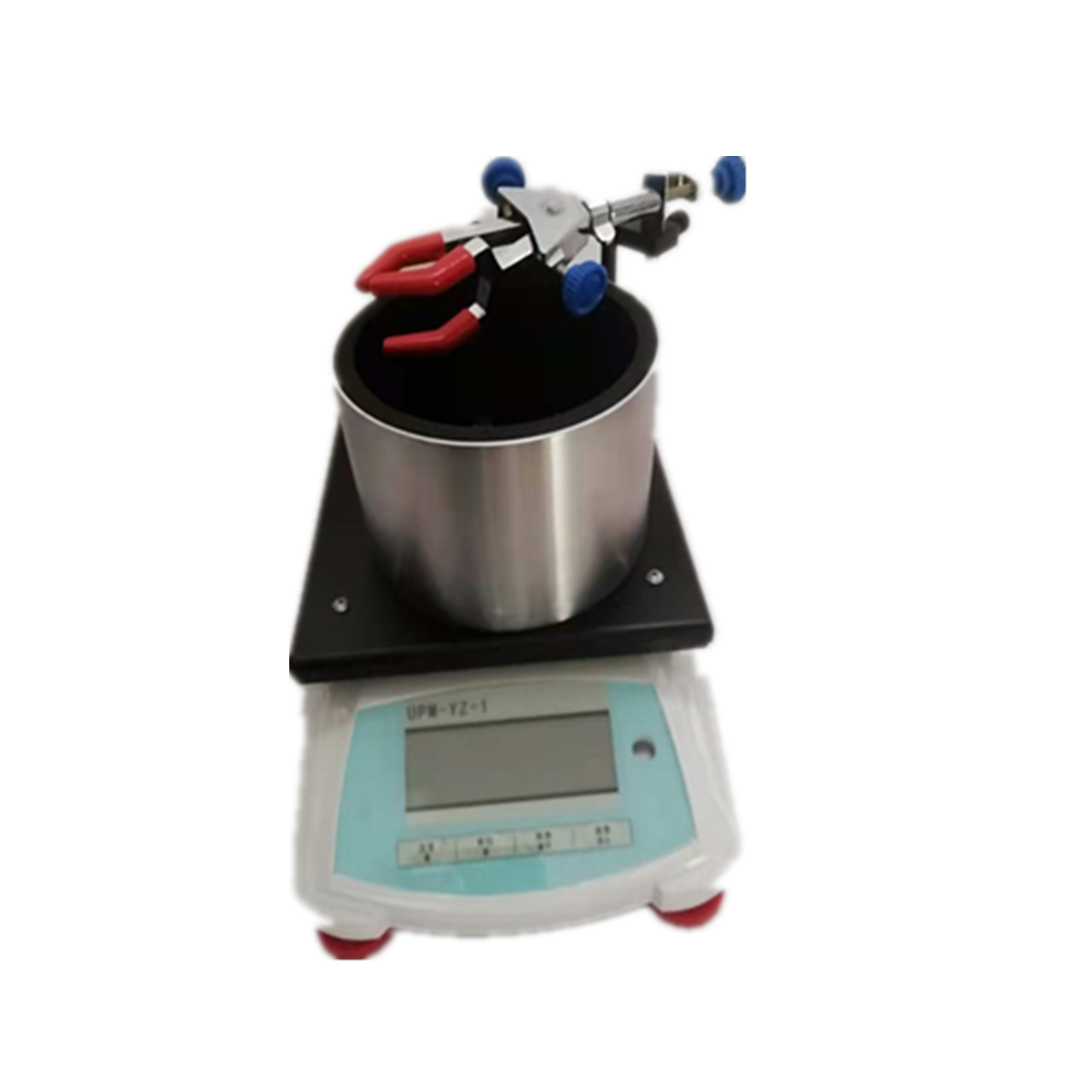

超声功率计
标准配置：UPM-YZ-1检测仪主机1只，专用测试水槽1只、定位夹组件1只、锥形吸收靶组件1只、电源适配器1个、使用说明1份、手提箱1只
选配件：
医用多普勒胎心探头夹具
