标 准：
JJG 639-1998(2005) 医用超声诊断仪超声源检定规程
JJG 665-2004 毫瓦级超声功率计检定规程
符合FDA、JCAHO、AAMI及AIUM推荐的测试准则,其精度可以向NIST溯源
应用范围：
UPM-DT-1 & 10是用来对诊断及治疗超声探头进行功率输出测量的精密瓦特计。 UPM-DT系列自1977年以来已经用于世界各地，符合FDA、JCAHO、AAMI及AIUM推荐的测试准则。测试精度可以向NIST做计量溯源。
操作原理：
测量超声功率的可靠性及重复性的方法之一为辐射力天平测试法（radiant force method）。将被测探头放置到一个位于水介质中的45°的空气支持的锥形靶上，锥形靶连接到一个可以达到0.1毫克分辨率的精密天平上。当声能量作用到锥体时，作用到天平上测压元件的合力直接与总的辐射能量成比例关系。测试罐衬有声音吸收橡胶已防止功率反射。天平可以直接将毫克量值转换为瓦特读数，分辨率为：UPM-DT-1型号0.002瓦，UPM-DT-10型号0.01瓦。校验UPM-DT系列产品，可以通过在锥形靶臂上放置一个校准砝码来完成（一个1克的砝码等于14.65瓦特）仪器在NIST备有一个可溯源的质量及超声标准，因此仪器可以定期进行再校准及换发新证。
校准超声探头的重要性：
测量超声功率水平非常重要，它可以确定实际的患者辐照(Patient exposure)并降低潜在危险。所有的诊断及治疗多普勒吉超声仪器都应该定期进行测试。典型的安全值可以由声场中最大强度值的点的瞬时强度（称为空间峰值瞬时平均SPTA）进行定义。FDA及AIUM提供了医疗应用时SPTA值标准。典型的SPTA值为，回声探测为10mW/cm²，多普勒仪器为100mW/cm²，治疗应用为3W/cm²。探头的瓦特密度（Watts/cm²）通过测量总的功率输出，除以探头有效截面积进行确定。手册中包含有一个用来对超声性能进行存档和报告的样式表格。
1.性能经过FDA及NIST（美国国家标准及技术研究院）测试，可以向中国计量科学研究院做溯源校准
2.高分辨率：2或10毫瓦。
3.测量范围到30瓦。
4.频率范围：1到10MHZ。
5.按连续及脉冲模式测量超声功率。
6.自动清零及稳定化。
7.数字显示及RS-232接口。
产品简介：
对诊断及治疗超声探头进行功率输出测量的精密瓦特计
技术参数:
技术规格
|
UPM DT-1 |
UPM DT-10 |
|
|
功率范围 |
0- 30 Watts |
0- 30 Watts |
|
分辨率 |
±2 mW |
±10 mW |
|
最小可测量功率 |
2 mW |
10 mW |
|
显示灵敏度 |
0.001/0.01/0.1 Watt |
0.01/0.1/1 Watt |
|
精度 |
±3% + 一位 |
±3% + One Digit |
|
清零方法 |
自动 |
自动 |
|
测量值平均 |
100 |
100 |
|
稳定化 |
2.5秒综合 |
2.5秒综合 |
|
最大称重能力 |
210克 |
600克 |
|
最大探头尺寸 |
3英寸直径 |
3英寸直径 |
|
探头操作频率 |
1-10MHz |
1-10MHz |
|
测试介质 |
脱气水 |
脱气水 |
|
电脑接口 |
RS-232，300-9600 Baud |
RS-232，300-9600 Baud |
|
缺省波特率 |
2400 |
2400 |
|
电源 |
12Vac，1 Amp |
12Vac，1 Amp |
|
EMI 等级 |
符合CE及FCC |
符合CE及FCC |
|
电气安全 |
符合UL及CSA |
符合UL及CSA |
|
尺寸 |
38cm长 x 25cm宽 x 28cm高 |
38cm长 x 25cm宽 x 28cm高 |
|
重量 |
10kg净重 |
10kg净重 |
|
携带箱 |
黑色阳极化铝合金 |
黑色阳极化铝合金 |

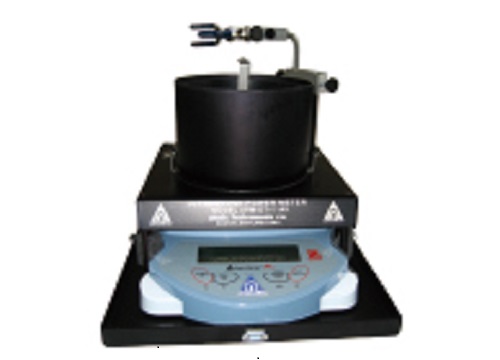

毫瓦级超声功率测量仪
标准配置包括：UPM-DT-1型 功率计测试容腔1只、定位夹组件1只、锥形测试靶组件1只、电源适配器1个、英文使用说明1份、手提箱1只
