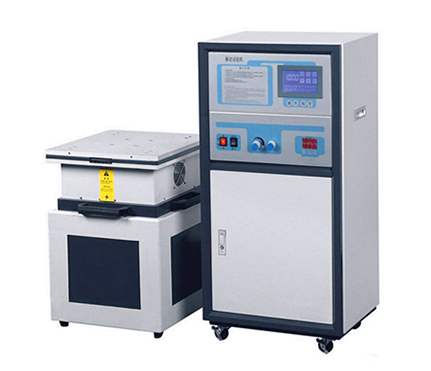

点击图片查看原图
符合标准：
1）GB/T14710-2009《医用电器环境要求及试验方法》检验要求。
2) GB/T13310-2007（电动振动台技术条件）的试验要求。
3) GB2423.10-2008（电工电子产品 第二部分：试验方法 试验FC和导则：振动）的试验要求。
4) GJB150.16-86的试验要求。
5) GJB150.3-86的试验要求。
6) QC-773汽车散热器电动风扇技术条件试验要求。
7) QC-413汽车电气设备基本技术条件试验要求。
8) GJB360A-86表204 -1第A、B、C的试验要求。
9) GJB360A-86表213-1 J和K试验条件30g11ms半正弦波和30g11ms后峰锯齿波的要求。
10) GJB360A-86方法214表214 -1 A~D试验条件的随机振动试验的试验要求。
11) GJB360A-86表面214 -2 A~D试验条件的随机振动试验的试验要求。
12) IEC68-2-6标准试验要求以及其他相关GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM等标准要求。
振动台体
1、动圈
振动台配备铸造和手动加工的动圈，光电气动负载支持系统和双轴承轴向导向。双轴承导向是一个独特的功能，在振动试验过程中，有助于减少轴向的动态交叉和转动，具有优越的耐用性。
2、励磁线圈
采用双磁路结构、漏磁低，磁场均匀
3、台体表面
采用先进的磷化处理及汽车烤漆技术，具有长期防磨防锈作用。
4、台体制冷：
采用低噪音风机、改进台体进风结构，励磁线圈采用蜂窝式风道、中磁环采用双层分流式风道等，采用了新型的风道设计，增强冷却效果。
|
DELTA300 电磁式激振发生器参数 |
|||||
|
最大正弦激振力 |
300Kg.f peak |
||||
|
最大随机激振力 |
300Kg.f r.ms |
||||
|
最大冲击激振力 |
600Kg.f peak |
||||
|
频率范围 |
DC～4000 Hz |
||||
|
最大位移 |
25 mm p-p |
||||
|
最大速度 |
1.8m/s |
||||
|
最大加速度 |
100G(980 m/s2) |
||||
|
最大负载与加速度关系：F=M.A |
|||||
|
5G(49m/s2) |
10G(98m/s2) |
20G(196m/s2) |
30G(294m/s2) |
||
|
57kg |
27kg |
12kg |
7kg |
||
|
最大负载 |
120 kg |
||||
|
隔振频率 |
2.5 Hz |
||||
|
动圈直径 |
Ф150 mm |
||||
|
动圈质量 |
3kg |
||||
|
台面螺钉 |
13×M8 |
||||
|
漏 磁 |
＜10gauss |
||||
|
设备尺寸 |
750mm×560mm×670mm（垂直台） |
||||
|
设备重量 |
约460Kg |
||||
|
SA-3K数字开关功率放大器 |
|||||
|
输出功率 |
4KVA |
||||
|
输出电压： |
100V |
||||
|
输出电流： |
30A |
||||
|
功放尺寸 |
720mm×545mm×1270mm |
||||
|
重 量 |
230KG |
||||
|
伺服保护系统 |
|||||
|
功能: |
温度、风压、过位移、过电压、过电流、输入欠压、外部故障、控制电源、逻辑故障、输入缺相等 |
||||
|
数字振动控制器VCSusb-2 |
|||||
|
硬件配置： |
2通道输入,1个输出通道 正弦、随机、 |
||||
|
控制电脑 |
原装联想电脑、液晶显示器（含键盘/光电鼠标） |
||||
|
软件 |
中/英文操作，可进行时域和频域分析，信号源、正弦扫频分析等。可自动生成WORD试验报告，信号与数据的显示、存储、设置测试参数和分析功能。 |
||||
|
操作系统 |
Windows 2000/ XP |
||||
|
加速度传感器B&W |
频率范围：1—12000Hz 灵敏度：50mv/g 温度范围：-24 - 250℃ |
||||
|
GS-300冷却风机(含消音箱) |
|||||
|
风机功率： |
1.1 KW |
||||
|
流量 |
1404m3/h |
||||
|
电气要求： |
|||||
|
电 源 |
3相380V/50Hz，15 KVA |
||||
|
接地电阻 |
≤4Ω |
||||
