1. 产品概述

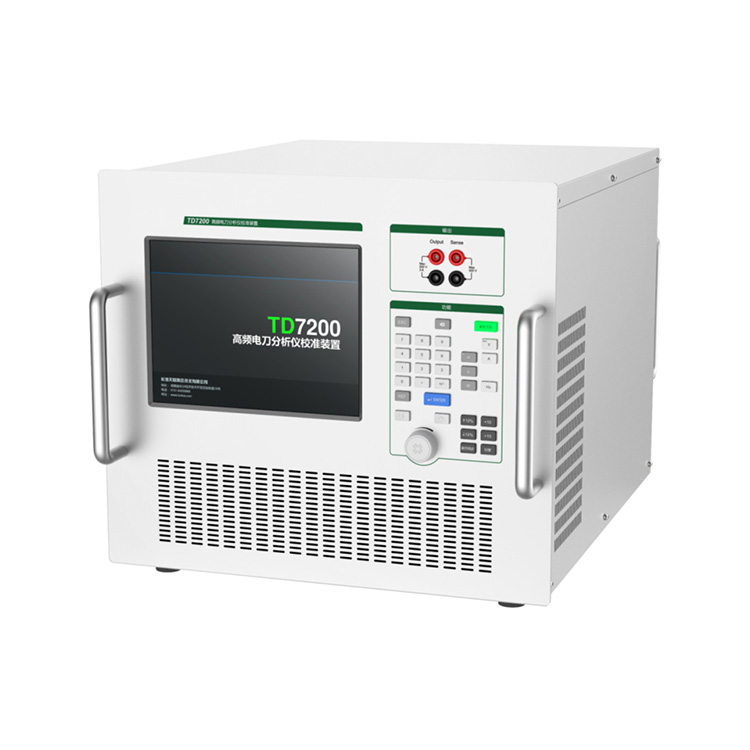

TD7200是一款专用于校准商用的高频电刀分析仪的仪器，该仪器可模拟高频电刀电凝、电切、混合等功能，精准输出高频的电压、电流、功率等电量信号，实现对高频电刀分析仪的校准。
2. 功能特点
表源一体结构，体积小、质量轻；可在实验室和现场使用。
采用恒压源模式校准高频电刀分析仪的漏电流及功率，并能检测其线性度和频响。
内置测量标准的输入带宽优于30 MHz@3dB。
专用软件（选件）：实现全自动或手动校准；数据管理、证书导出。
3. 主要技术规格
|
检测项目 |
输出范围 |
频率范围(Hz) |
测量不确定度(k=2) |
负载(Ω) |
|
高频功率线性度 |
10 W～400 W |
300k～500k |
1% |
200～500 |
|
高频功率频响 |
100 W～400 W |
100k～1M |
1% |
300 |
|
高频漏电流线性度 |
0～300 mA |
300k～500k |
0.5% |
200 |
|
高频漏电流线频响 |
100 mA |
100k～1M |
0.5% |
200 |
|
电压有效值 |
>200 V |
300k～500k |
0.5% |
200～500 |
|
电压峰值 |
>200 V |
300kHz～500kHz下加载 (1~2) MHz高频谐波调制 |
5% |
200～500 |
4. 一般技术规格
供电电源：AC (220±22) V，47 Hz～55 Hz，最大功耗：5 kVA
工作环境：0°C～40°C，(20%～85%) R·H，不结露
储存环境：-20°C～70°C，<85% R·H，不结露
通讯接口：RS232接口
