操作模式

持续测量：

连续测量功率、电流、峰值-峰值电压（仅在闭路时），以及波峰系数

单次测量：

在设定延时后单次测量电外科器械的功率输出、电流、峰值-峰值电压（仅在闭路时），以及波峰系数

功率分布测试：

在用户可选的负载范围内自动测量功率、电流、峰值-峰值电压（仅在闭路时），以及波峰系数

高频漏电流测试：

提供连接并加载配置，测量接地设备及被隔离设备的 HF（高频）漏电流

回路电极监控功能测试：

使用 QA-ES 内部负载测试“回路电极监控功能测试(RECQM)”

手动和远程控制：

通过 Ansur 测试自动化软件

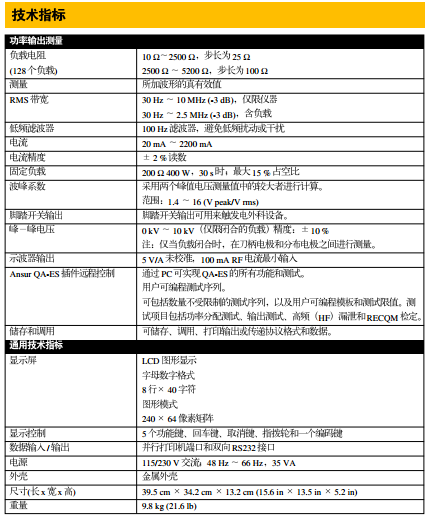

一般输出

测量：

应用波形的真有效值

有效值带宽：

仅限仪器：

30 Hz 到 10 MHz (-3 dB)

带负载：

30 Hz 到 2.5 MHz (-3 dB)

低频滤波器：

100 Hz 滤波器，防止低频扰动和干扰

电流精度：

20 mA to 2200 mA ±(5 % of reading + 2 mA) for loads from 100 to 2000 Ω

负载电阻：

10 Ω 至 2500 Ω，步幅为 25 Ω（在直流电时），2500 Ω至 5200 Ω，步幅为 100 Ω（在直流电时）

附加的固定负载：

 200 Ω400 W 30 秒；最大占空系数为 15%

波峰系数：

取两个波峰电压测量值中的较大者进行计算。量程：1.4 至 16（V 峰值/V 有效值）

脚踏开关输出：

脚踏开关输出可用于触发电刀

峰-峰电压：

0 kV 至 10 kV（仅在闭路时）精度：

±10 %

注意：

仅在闭路负载情况下的激励电极和分散电极之间测量

示波器输出：

5 V/A 未校准，100 mA 射频电流最小输入

Ansur QA-ES 插件远程控制：

QA-ES 中的所有功能和测试均可从计算机控制执行。

用户可编写测试序列：

用户可自定义无限个检测序列、检测模板和自定义测试容许值。这些测试包括功率分布测试、输出测试、HF（高频）漏电流及回路电极监控功能(RECQM) 验证。

存储和调用：

可以存储、调用、打印或传送测试报告的格式和数据。

通用信息

温度：

工作温度：

15 ℃ 至 35 ℃（59 °F 至 95 °F）

存放：

0 ℃ 至 50 ℃（32 °F 至 122 °F）

显示屏：

LCD 图形显示屏

字母数字格式：

8 行 x 40 字符

图形模式：

240 x 64 点阵

显示控制：

5 个功能键、输入、取消、控制旋钮及编码器

数据输入/输出：

并行打印机端口和双向 RS232

电源：

115/230 VAC；48 至 66 Hz，35 VA

外壳：

金属壳体

尺寸（宽x深x高）：

34.2 cm x 39.5 cm x 13.2 cm (13.5 in x 15.6 in x 5.2 in )

重量：

9.8 kg (21.6 lb)
