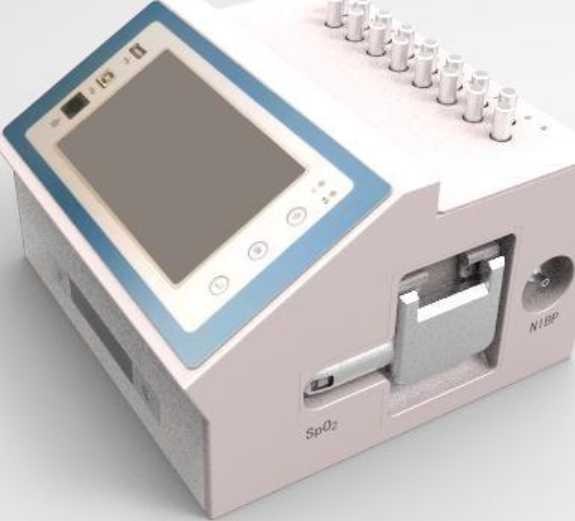

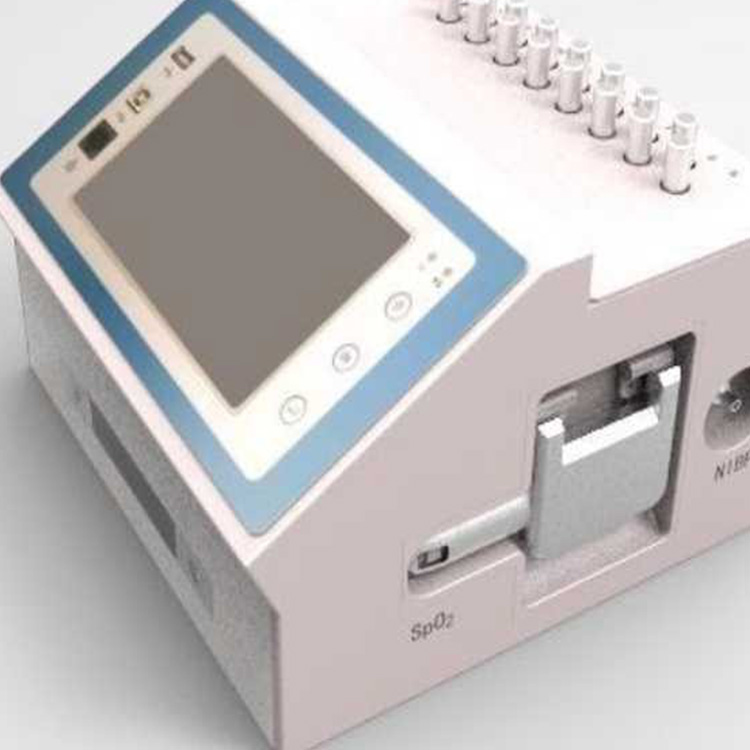

生命体征综合模拟器
VISIS8
主要特点
1. 设备轻巧便携，大屏幕触摸屏，操作简单直接；
2. 集合心电、呼吸、体温、血压、血氧、有创血压、CO、测试方案一体的信号源输出；
3. 电磁兼容符合 IEC60601-1-2 最新版本要求；
4. 设备自带心电测试方案，也可自定义信号输出，真正做到一台机满足监护仪所有测试 要求；
5.内置锂电，可交直流供电，适用于无网电的场所；
主要技术参数
|
名称 |
技术参数 |
|||
|
心电参数 |
方波 |
幅度 |
峰 峰 值 10 μ V～14 V |
最大允许误差±1% |
|
周期 |
0.001 s～100 s |
误差：±1％ |
||
|
正弦波 |
幅度 |
峰 峰 值 10 μ V～28 V |
最大允许误差±1% |
|
|
频率 |
0.01 Hz ～ 1000 Hz |
误差：±1％ |
||
|
极化电压 |
幅度 |
直流±150 mV～±1000 mV |
最大允许误差±5% |
|
|
输入阻抗 检定网络 |
电阻 |
620 kΩ |
最大允许误差±5% |
|
|
电容 |
4.7 nF |
最大允许误差±10% |
||
|
模拟皮肤 电极阻抗 |
电阻 |
51 kΩ |
最大允许误差±5% |
|
|
电容 |
4.7 nF |
最大允许误差±10% |
||
|
标准心率 信号 |
心率范围 |
1～380 bpm |
最大允许误差±1% |
|
|
尖波宽度 |
90 ms |
最大允许误差±10 ms |
||
|
电压 |
（峰峰值） +10 μ V～+20.0 mV， -10 μ V～-20.0 mV |
最大允许误差±1% |
||
|
心电信号 |
幅值 |
0.05～5 mV |
最大允许误差±2% |
|
|
心率 |
1～380 bpm |
最大允许误差±（示值的1%+1 bpm） |
||
|
起搏信号 |
幅值 |
0～±700 mV 用于导联 II（参考 导联）， |
最大允许误差±（示值的5%+0.2 mV） （ 导联II）、±（示值的 10 %+0.4 mV）（其他导联） |
|
|
起搏器脉冲宽 度 |
0.1 ms、0.2 ms、0.5 ms、1 ms、2 ms |
最大允许误差±5% |
||
|
呼吸模拟信号 |
速率 |
0～150 BrPM |
最大允许误差 1 BrPM |
|
|
基础阻抗 |
500Ω 、1000Ω （默认）、1500Ω 、 2000Ω ，导联 I、II、III |
最大允许误差为±3% |
||
|
变阻 |
0～1.00Ω （以 0.05Ω 递增、1～5 Ω （以 0.25 Ω 递增） |
最大允许误差± （示值的 3 % + 0.05 Ω ） |
||
|
有创血压 模拟信号 |
通道 |
4 个独立通道 |
||
|
激励器输入范 围 |
2～16 V |
|||
|
传感器灵敏度 |
5（默认）或 40 μ V/mmHg |
|||
|
静压 |
- 100～+ 400 mmHg |
最大允许误差±（示值的 1%+1 mmHg） |
||
|
体温模拟信号 |
范围 |
30～42 ℃，步进 0.5 ℃ |
最 大 允 许 误 差 为 ± 0.2 ℃， 兼 Yellow Springs, Inc. (YSI) 400 与 700 系 列 |
|
|
参考波形 |
幅值 |
0.05～0.5 mV（以 0.05 mV 递增）， 0.5～5 mV（以 0.25 mV 递增） |
最大允许误差±2 % |
|
|
频率 |
1～150 Hz |
最大允许误差±1% |
||
|
血氧参数 |
血氧饱和 度 |
范围 |
35%～100％ |
|
|
分辨率 |
1% |
|||
|
误差 |
当血氧饱和度的范围在 70%～ 100％，为±1％或±被测试仪器精 度 ； 在 70%～50％，为±2％或±被测试 仪器精度；小于 50%无定义 |
|||
|
脉率 |
范围 |
25bpm（次/分钟）～250bpm （次/ 分钟） |
||
|
分辨率 |
1bpm |
|||
|
误差 |
±1%或±1bpm，取大值 |
|||
|
灌注度 |
范围 |
0.000%～20.000% |
在血氧饱和度值小于特定 数值后最大为 6% |
|
|
分辨率 |
1.000%～20.000 为 1%；0.100%～ 0.900% 为 0.1%；0.000～0.075% 为 0.025% |
|
无创血压参数 |
压力测量 |
单位 |
mmHg,kPa,cmH2O,inH2O，psi |
|
|
量程 |
0mmHg——400mmHg |
|||
|
分辨率 |
1 mmHg，0.1 kPa，1 cmH2O，1 inH2O，0.1 psi |
|||
|
精度 |
0-300 mmHg 301-400 mmHg： |
读数值的±0.5%±1 mmHg 读数值的±2% |
||
|
压力源 |
输出压力 |
50mmHg-400mmHg |
||
|
分辨率 |
1mmHg |
|||
|
动态血压 模拟范围 |
脉搏量 |
0.1 cc～2.4 cc |
||
|
收缩压 |
20mmHg～255mmHg |
|||
|
舒张压 |
10mmHg～200mmHg |
|||
|
血压示值重复 性 |
不大于 3mmHg |
|||
|
心率范围 |
30bpm ～ 250bpm ， 脉搏量大于 2.00cc 时，心率最大为 200bpm |
误差：±1bpm（除病人状 态） |
||
|
气密性 |
在容积最小为 300cc 时， <2 mmHg/min |
|||
|
压力泄露 测试 |
压力由内部压力源提供，最大 400mmHg，始终显示峰值压力和 当前压力，漏气率在 10 秒后显示 |
|||
|
过压释放 测试 |
压力由内部压力源提供，最大 400mmHg，显示峰值压力 |
|||
|
标准血压 模拟 |
7 种标准血压预设值 |
|||
|
病人状态 模拟 |
8 种病人状态模拟器 |
|||
|
心律失常 模拟 |
2 种心房期前收缩、心室期前收 缩、房颤及心室期前收缩 |
|||
|
呼吸干扰 模拟 |
3 种自主呼吸，1 种受控呼吸 |
|||
|
新生儿血 压模拟 |
内置新生儿袖带，4 种血压模拟值 |
|||
|
腕式袖带 模拟 |
3 种腕式袖带血压模拟值 |
|||
|
用户自定 义模拟 |
收缩压 |
20-250（mmHg） 20-300（mmHg） |
||
|
舒张压 |
10-200（mmHg） 10-250（mmHg） |
|||
|
心率 |
30-250（bpm） |
|||
|
脉搏量 |
0.1-2.4（cc） |
|||
|
血压单位 |
mmHg、kPa |
