一、产品概述：
GS-DELTA2060多导睡眠模拟器主要模拟人体睡眠状态，主要功能包括胸腹运动、呼吸气息、鼾声、睡眠姿势等。模拟器提供了易于使用的界面，7 寸LCD屏显示、操作模式。
二、技术规格：
1、工作条件：
⚫ 输入电压： 交流：AC 110~220V
⚫ 工作环境： 温度 5℃ ~ 40℃
湿度 25% ~ 80%
⚫ 工作方式： 连续
2、物理特性：
⚫ 尺寸：390（长）×360（宽）×150（高）
3、参数规格：
|
型号 |
GS-DELTA2060 |
||
|
参数 |
技术规格 |
||
|
多导睡眠 |
胸腹运动 |
范围 |
1BPM~120BMP |
|
准确度 |
±1BPM |
||
|
鼾声 |
范围 |
0~4 等级 |
|
|
呼吸气流 |
范围 |
1BPM~120BMP |
|
|
准确度 |
±1BPM |
||
|
体位状态 |
状态 |
左侧、右侧、仰面、俯面 |
|
4、电源：
交流：AC 110~220V。输入电压：12V
三、模拟器介绍：
1外观

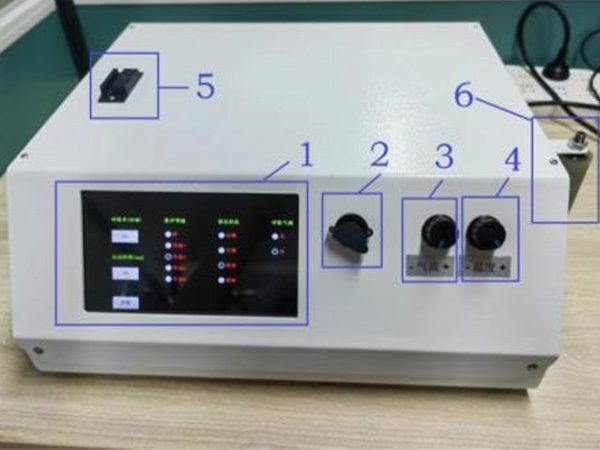

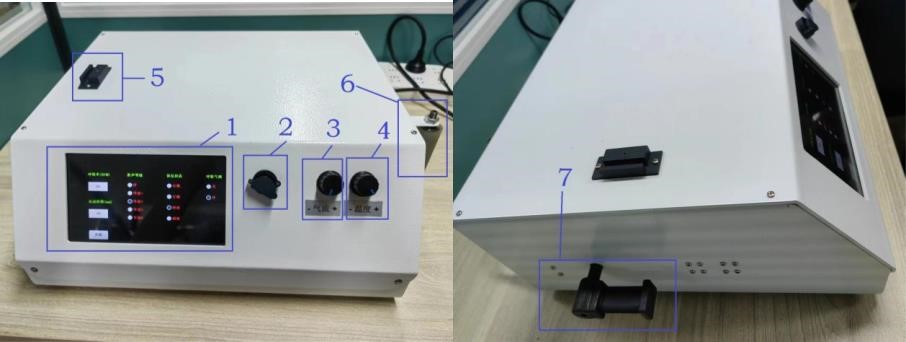

图 3-1 前面板 图 3-2 侧面板
|
1 |
显示屏操作界面 |
2 |
鼾声传感器接口 |
3 |
呼吸强度调节 |
4 |
呼吸温度调节 |
|
5 |
呼吸传感器接口 |
6 |
胸腹运动绑带连接 |
7 |
体位状态 |
||
2、显示界面介绍
多导睡眠模拟器采用 7 寸的 LCD 屏显示操作界面。界面介绍如下：

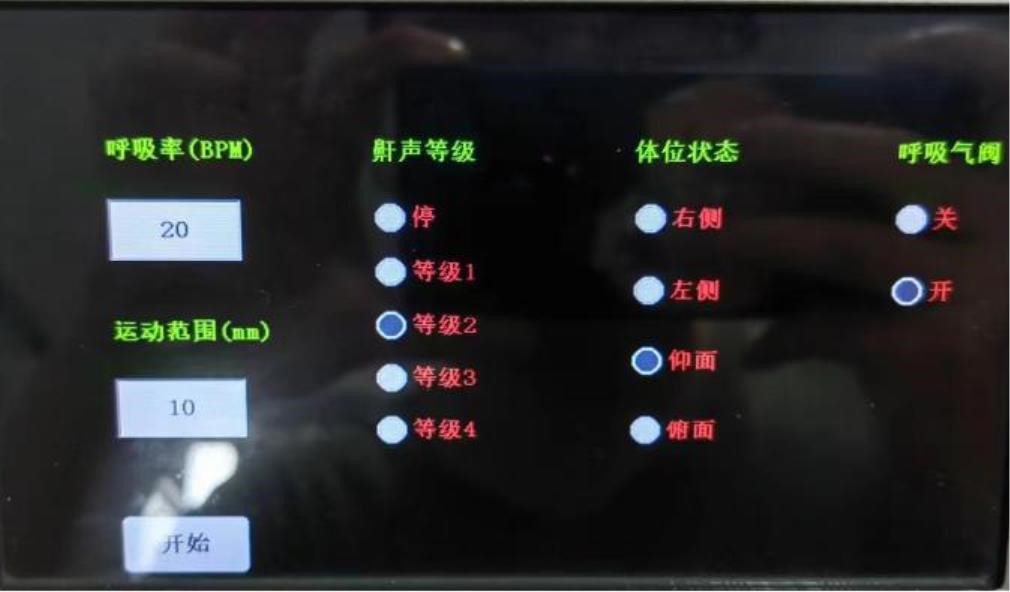

图3-3操作界面
四、基本操作
1、开机
按下后面板上的电源开关，开机后机器默认进入操作界面，如上图3-3。开机后模拟器开始工作。
2、操作介绍
如图3-3界面所示：
呼吸率设置
点击呼吸率编辑框，弹出数字键盘，重新设置呼吸率值即可；
运动范围
点击运动范围编辑框，弹出数字键盘，重新设置胸腹运动范围值即可；
鼾声等级
鼾声等级分 0~4 等级，选择“停”鼾声没有震动，等级越高鼾声震动幅度越大；
体位状态
体位状态有四种状态，右侧、左侧、仰面、俯面，体位状态固定在图 3-2 的 7 位置上，每次选择一种状态，带动体位传感器转动到相应位置；
呼吸气阀设置
呼吸气阀设置，选择“关”，呼吸气流停止，选择“开”，打开呼吸气流功能；
开始
点击“开始”按钮，胸腹运动功能开启，绑带绑在图 3-1 的 6 位置上，带动绑带运动，点击“停止”，停止运动。
3、关机
按下电源开关即可关机。
